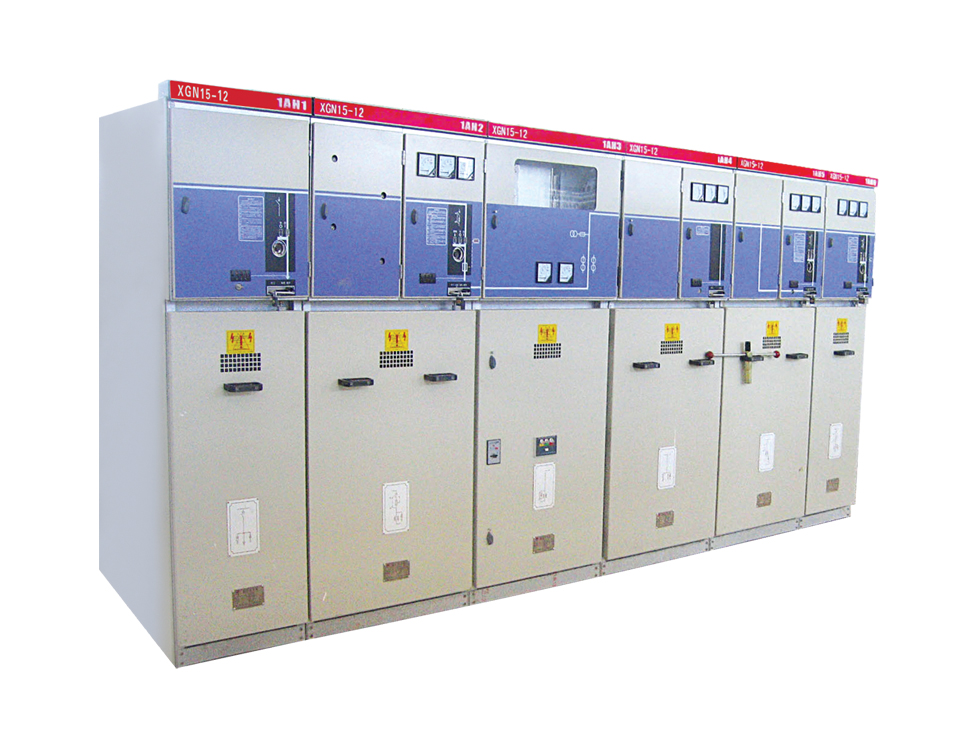

XGN15-12箱型固定式金属封闭高压开关设备(以下简称环网柜)是以六氟化硫负荷开关及负荷开关-熔断器组合电器作为主开关,而整框采用空气绝缘,适用于配电自动化,既紧凑又可扩展的成套配电装置。可广泛应用于城市电网的建设和改造,适用于工矿企业、高层建筑、住宅小区、医院、学校、公园等配电系统,作为接受和分配电能之用,主要用于环网供电和终端供电,亦适于装入预装箱式变电站。
符合标准:
GB3906-2006 《3~35kV交流金属封闭开关设备》
GB11022-99 《高压开关设备通用技术条件》
IEC420-90/GB16926-1997 《交流高压负荷开关-熔断器组合电器》
GB3804-2004 《3.6kV-40.5kV高压交流负荷开关》
GB3309--1989 《高压开关设备常温下的机械试验》
使用环境条件
(1)正常环境条件
1.周围空气温度上限:+40℃、下限:-10℃、日平均温度不超过35℃;
2.海拔高度不超过1000m;
3.相对环境温度日平均不大于95%,月平均不大于90%;
4.地震烈度不超过8级;
5.水蒸气压力日平均值不超过2.2Kpa,月平均值不超过1.8kpa;
6.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈这栋的场所。
(2)工作条件
在超过规定的正常的环境条件下使用时,由用户和制造厂协商。
负荷开关技术指标
额定电压(KV) 12
工频耐受电压相间、对地(KV) 42(1min)
工频耐受电压断口(KV) 48(1min)
冲击耐受电压相间、对地(KV) 75
冲击耐受电压断口(KV) 85
额定频率 50Hz
额定电流(A) 630
额定短时耐受电流(KA) 20
额定短时持续时间(S) 3
额定峰时耐受电流(KA) 50
额定短路关合电流(KA) 50
额定有功负载开断电流(A) 630
额定闭环开断电流(A) 630
额定电缆充电开断电流(A) 10
接地开关额定短时耐受电流(KA) 20
接地开关额定短时持续时间(S) 3
接地开关额定峰值耐受电流(KA) 50
主回路的电阻(μΩ) ≤300
机械寿命(负荷开关) 2000
机械寿命(接地开关) 2000
辅助回路1min工频耐受电压(KV) 2
防护等级 IP3X
组合熔断器柜(负荷开关-熔断器)技术指标
额定电压(KV) 12
工频耐受电压相间、对地(KV) 42(1min)
工频耐受电压断口(KV) 48(1min)
冲击耐受电压相间、对地(KV) 75
冲击耐受电压断口(KV) 85
额定频率 50Hz
额定电流(A) 125
额定短路开断电流(KA) 31.5
额定短路关合电流(KA) 80
额定转移电流(A) 1700
主回路的电阻(μΩ) ≤300
机械寿命(负荷开关) 2000
机械寿命(接地开关) 2000
辅助回路1min工频耐受电压(KV) 2
防护等级 IP3X
结构介绍
环网柜采用金属封闭箱式结构,主开关与柜体为固定安装,整个环网柜可分成上下两个部分,柜的上部分包括母线室、室、低压室,与下部电缆(出线柜含熔断器)分隔开来以避免相互影响。因此,既提高了 性,又便于安装、检修,还能在 时整体 换上部单元。环网柜有宽裕的电缆室,可以容纳熔断器、避雷器、电流互感器、下接地开关等元件,柜门有观察窗和 联锁装置,电缆盖板可以拆下,方便电缆安装。
