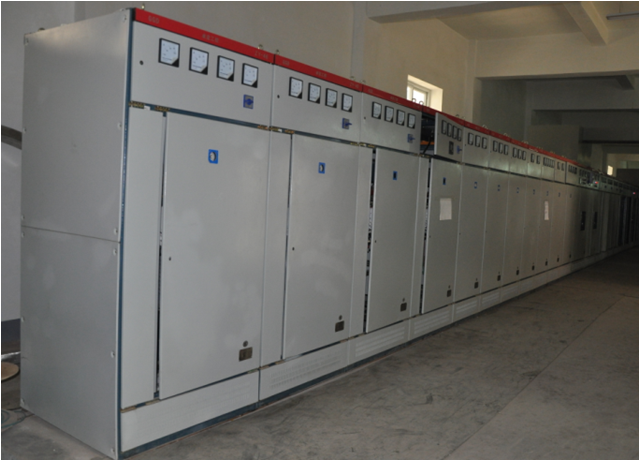

河北卓亚供应GGD型交流低压配电柜/低压控制柜

 GGD型交流低压配电柜适用于发电厂、变电所、工业企业等电力用户作为交流50Hz，额定工作电压380/660V，额定电流至35 0A的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50KA。线路方案灵活、组合方便、、结构新颖等特点。GGD交流低压开关柜符合IEC439《低压成套开关设备和控制设备》及GB725 . -97《低压成套开关设备》等标准。

使用条件

1、周围空气温度不高于+40℃，不低于-5℃。24h内平均温度不得高于+35℃户内安装使用，使用地点的海拔不得超过2000m；

2、周围空气相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度；（如+20℃时为90°应考虑到由于温度的变化可能会偶然产生凝露的影响）

3、设备安装时与垂直面的倾斜度不超过5°；

4、设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到不应有腐蚀的场所,用户有要求时，可与我单位协商解决。

功能特点

1、GGD交流低压开关柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成。构架零件及配套零件由型钢定点生产厂配套，以柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高；

2、充分考虑到柜体运行中的散热，在柜体上下两端均有不同数量的散热槽孔。

3、按现代工业产品造型设计要求，采用“黄金分割比”的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根“山”型橡胶条，关门时门与构架之间的嵌条有   的压缩行程能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门用多股软铜线与构架相连，柜内的安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。

6、柜体顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

7、柜体的防护等级为IP30。
