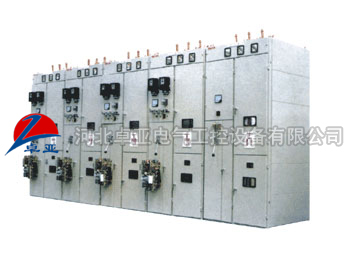

供应GG-1A(F)固定式高压开关设备/配电柜/控制柜

 GG-1A(F)固定式高压开关设备，适用于交流50Hz，额定工作电压10（6）kV，额定电流为3000A的电力系统中，作为发电厂、变电站、发电机、电容器组、变压器等用电设备接收和非配电能的户内配电设备使用。

使用环境条件

(1)正常环境条件

　　1．周围空气温度 上限：+40℃、下限：-10℃。

　　2．海拔：1000m。

　　3．室内平均相对湿度不超过90％。

　　4．没有导电尘埃与足以腐蚀和破坏绝缘的气体场所。

　　5．没有靠近爆炸物为危险的场所。

　　6．没有剧烈震动和颠簸及垂直倾斜度不超过5°的场所。

(2)工作条件

　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。

技术指标

　　额定电压(KV) 3.6／7.2／12

　　工频耐受电压(KV) 42(1min)

　　冲击耐受电压(KV) 75

　　额定频率　50Hz

　　额定电流(A) 400～3000

　　额定热稳定电流(KA 4S) 20～31.5

　　额定动稳定电流(KA) 80

　　额定短路开断电流(KA) 25／31.5

　　分合闸和辅助回路的额定电压(V)直流24，36，48，60，110，220，交流110，220

结构介绍

　　开关设备基本故交结构由50*50*5等边角钢焊接而成，其他面板、门、隔板及侧板均为薄钢板制成。开关柜具有严格的五防功能，即防止误分、误合断路器，防止带负荷分、合隔离开关，防止误入带电间隔，防止带电挂接地线，防止带接地线送电。本折本墙安装，壳体内设置接地柱。
