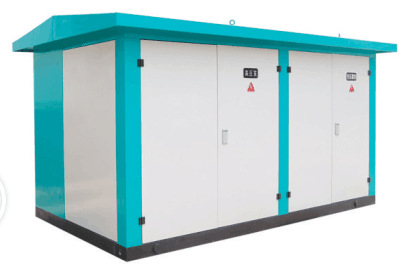

卓亚电气生产研发智能型箱式变电站

智能箱变简介
　　智能箱变由高压单元、变压器单元、低压单元组成，布置形式分为“目”字形和“品”字形。根据方案的不同，高压可设置环网型、终端型及双电源进线等多种形式；它适用于三相交流额定电压3~12kV，额定频率50Hz的电力系统，作为接受和分配电能并对电路实行控制、保护及检测的装置。
使用环境条件




(1)正常环境条件
　　1．周围空气温度 上限： 40℃、下限：-25℃。
　　2．海拔：不超过1000m。
　　3．相对环境温度：空气湿度不大于90％。
　　4．户外风速不超过35m/s。
　　5．地面倾斜度不大于5°，无剧烈震动及无冲击的场所。
　　6．无导电尘埃，无爆炸危险、无腐蚀金属和电器元件的气体场所。
(2)工作条件
　　在超过规定的正常的环境条件下使用时，由用户和制造厂协商。
产品设计特点
　　1．外壳参照技术并根据实际情况进行设计。具有牢固、隔热通风、性能好、防尘、防小动物、、外形美观，维护方便等特点。外壳材料有多种选择。如：铝合金、钢板、复合板、不锈钢、非金属材料（玻璃纤维水泥）等。
　　2．高压侧一般采用负荷开关，也可采用真空断路器，并且有的防误操作功能。装置可选用XGN15-12六氟化硫环网柜、HXGN2-12环网柜、XGN66-12金属封闭开式开关柜等开关柜作为高压侧配电单元，低压侧可选用GGD.GCK、MNS、GCS等开关柜作为输出单元，变压器可选用油浸式变压器或干式变压器等。
　　3．变电站保护性能完善，操作方便，高低压计量可选择，可根据用户要求配备自动无功补偿装置。
　　4．箱体顶盖设计为双层结构，夹层间充满泡沫塑料，具有良好的隔热作用。高、低压室在其内部设计独立的顶板，变压器室内设有防凝露及自动温控监视、加热、降温装置。
　　5．箱体采用自然通风，也可加强迫通风设备。门板及侧板外侧对应百叶窗的位置上装有防尘装置。
　　6．高低压开关可采用智能仪表等装置，可与上位机进行通讯，实现“四遥”（遥控、遥测、遥调、遥信），对装置运行状态进行时时监控，实现智能自动化。
