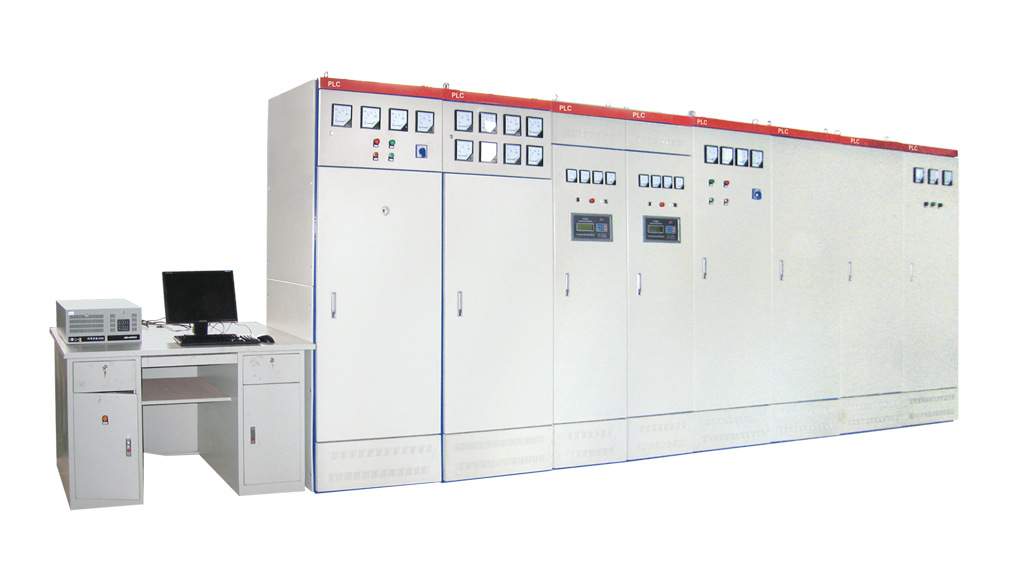

PLC控制柜具有结构紧凑,工作稳定,功能等特点。可以根据实际控制规模大小,进行组合,既可以实现单柜自动控制,也可以实现多柜通过工业以太网或工业现场总线网络组成集散控制系统。广泛应用在电力、冶金、化工、造纸、环保污水处理等行业中。PLC柜的系统中实现处理和控制的核心是可编程控制器,触摸屏作为操作和监视的平台,不仅实现了设备的手动、自动控制、工矿监控、历史报警记录一般控制要求,还具有故障检测、故障报警、故障判断与处理功能,*限度了运行系统的 性。
布袋除尘自动化控制部分:自动化控制系统为设计、成套、编程、施工、调试的一整套PLC控制系统,控制范围:对除尘本体振动器、卸灰阀、脉冲阀等除尘系统设备进行检测并实现对除尘器工作过程进行控制,具备相关工艺控制数据可在上位机中修改的功能,同时要求将其附属设施(电机、风机轴承温度、电机定子温度,管道温度、压力、流量,除尘风机入口调节阀信号检测,风门位置反馈、风机电机轴冷却液温度、振动、压力等)检测信号预留I/O模板接口,并完成编程实现上位数据显示。对风机风门、电机、耦合器、电机等设备具备远程控制功能及相应接口;实现对输灰系统上位组态的集成。PLC具有以太网通讯模块。外网的PLC系统 并入除尘器PLC系统,统一编程及联动调试。根据工艺要求,控制系统采用PLC。
上位机系统选用工业控制计算机加显示器组成。
实现对电气设备手动/自动操作控制,并在上位监控系统提供各电气设备运行状态的显示。
具体说明如下:自动控制手动控制
除尘器的运行控制设自动控制与手动控制两种方式。除尘器正常运行时采用自动控制,手动控制方式主要用于设备试车和检、维修时对相关元件进行点动调试。
自动控制电器柜设在除尘系统控制室内;手动控制柜为机旁操作箱,按户外型设计,柜内设有自动、手动转换开关,清灰、卸灰等设备的点动开关及其工作状态等显示信号。
控制系统提供工业以太网接口,实现与其他基础级控制系统连网,集中控制柜(PLC)除尘器机旁操作箱和它们之间的各种动力线、控制线,并留有除尘系统的检测I/O点,除尘风机入口调节阀执行机构的控制,除尘风机电机启、停、故障、高低速运行自动控制。实现除尘系统总体的PLC控制并留有以太网通讯接口,根据厂家及用户要求编制相应的控制程序及控制监示画面,并 负责将数据 传至以太网。
除尘控制系统采用PLC控制。控制范围:卸灰阀、脉冲阀、除尘系统的检测点、除尘风机入口调节阀等。
