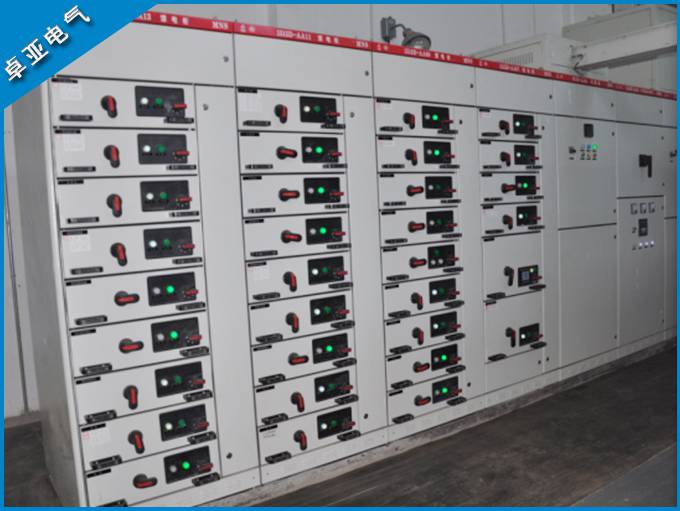

MNS低压抽出式开关柜

MNS低压抽出式开关柜

MNS低压抽出式开关柜设计紧凑,结构通用性强,组装灵活,采用标准模块设计,是一种   、经济、合理、可靠的新型低压抽出式开关柜。..
产品详情
MNS低压抽出式开关柜

概述:

MNS低压抽出式开关柜为近期开发的新产品。其技术水平达到九十年代   先进水平。MNS低压抽出式开关柜设计紧凑,结构通用性强,组装灵活,采用标准模块设计,是一种   、经济、合理、可靠的新型低压抽出式开关柜。产品具有分断能力高,动热稳定性好,电气方案灵活、保护等级高等特点。本装置符合IEC439,VDE660第5部分和GB7251-87《低压成套开关设备》   标准。ZBK36001-89《低压抽出式成套开关设备》专业标准。

正常使用环境条件:

l 周围空气温度不高于+40℃,不低于-50C,并且24h内其平均温度不高于+35℃.

l 大气条件,空气清洁,相对湿度在   高温度为+40℃时不超过50%,在较低温度时允许的有较高的相对湿度,例如+20℃时为90%,但应考虑到温度变化,有可能会偶然地产生适度的凝露。

l 海拔高度不超过2000m。

l 本装置适应于以下温度运输和储存过程:-25至+55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这个   温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作。

l 如果上述使用条件不能满足时,应由用户和制造厂协商解决。

l 当本装置使用于海上石油钻采平台和核电站时,应另行签订技术协议。

产品特点:

本抽出式开关柜为近期开发新产品。其技术水平达到九十年代   先进水平。

l 设计紧凑:以较小空间能容纳较多的功能单元。

l 结构通用性强,组装灵活:以25mm为模数的C型型材能满足各种结构形式、防护等级及使用环境的要求。

l 采用标准模块设计:分别可组装保护、操作、转换、控制、调节、测定、指示等标准单元,用户可根据需要任意选用组装。以200余种组件可以组成不同方案的框架结构和抽屉单元。

l    性:大量采用高强度阻燃型工程塑料组件,有效加强防护   性能。

l 技术性能高:主要参数达到当代   技术水平。

l 压缩场地:三化程度高,可大大压缩储存和运输预制件的场地。

l 装配方便:不需要特殊复杂工具。

基本参数:

电气性能

l 额定绝缘电压 660V

l 额定工作电压 380V,660V

l 主母线   大工作电流 5500A(IP00) 4700A(IP30)

l 主母线短时(IS)耐受电流 100KA(有效值)

l 主母线短时峰值电流 250KA(   大值)

l 配电母线(垂直母线)   大工作电流 1000A

l 配电母线(垂直母线)短时峰值电流

l 标准型    90KA(   大值)

l 加强型    130KA(   大值)

防护参数

l 符合IEC529 DIN40050标准

l IP30对大于φ2.5mm固体防护

l IP40对大于φ1.0mm固体防护

l IP54对尘埃和任意方向喷溅作防护

开关柜类型

l 动力配电中心柜(PC)

l 采用ME、F、E、M、AH系列等断路器

l 电动机控制中心柜(MCC)

l 由大小抽屉组装而成,各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。

l 功率因数自动补偿柜

柜体结构:

开关柜柜体基本结构是由C型型材装配而成。C型型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板,侧板则作油漆涂覆。柜体基本结构见图一所示:柜体基本尺寸如图所示

A、动力配电中心(PC)柜

备注
Tmm
T1mm
T2mm
2200
400
1000
800
200
主母线转接
2200
400
1000
800
200
F1s-1250-2000 ME630-1605
2200
600
1000
800
200
F2s-2500
2200
800
1000
800
200
F4s-3200 ME2000-2505
2200
1000
1000
800
200
F5s-4000  ME3205
2200
1200
1000
800
200
ME4005


B、电动机控制中心(MCC)柜

备注
Hmm
Bmm
B1mm
B2mm
Tmm
T1mm
T2mm
2200
1000
600
400
600
400
200
单面操作
2200
1000
600
400
1000
400
200
双面操作
